壓縮空氣干燥機常用的主要有冷凍式壓縮空氣干燥機和吸附式干燥機兩種類型，其中冷干機具有無氣量損耗，能耗低的有點，但卻有露點溫度高的局限性，而吸干機雖具有露點低的有點，但卻有再生氣量損耗大、能耗高的缺點。石大公司研制開發的低露點組合式壓縮空氣干燥機，就是綜合了冷干機與吸干機的各自優點，通過合理的管道連接也容量搭配，最大限度地發揮二者的優點，從而達到最佳經濟運行點和高品質的低露點成品氣。

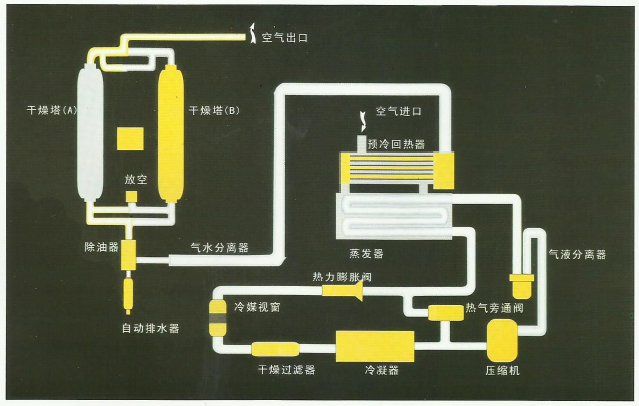

石大組合式干燥機流程圖
工作原理：
由壓縮機來的高溫高濕壓縮空氣，首先在換熱器中與干燥過的低溫壓縮空氣進行熱交換、降低溫度，然后進入蒸發器被進一步降溫至2℃左右，在此壓力露點下大部分氣態水份已成液態水被排出，此后濕量很低的壓縮空氣進入吸附筒內被進一步干燥除濕，得到更低露點的成品氣，最后低溫的干燥壓縮空氣進入換熱器，冷卻了高溫高濕空氣，同時本身溫度也升高。防止了輸送管路的外結露，且升溫后的壓縮空氣一小部分用作吸附劑再生，提高再生效率，降低能耗。
工作條件與技術指標
工作壓力：0.6~1.0
壓力損耗：進氣壓力的5%
空氣進口溫度：45℃
冷卻方式：水冷或風冷
設計常壓露點：標準型-40℃（可提供-60℃，-70℃產品）
冷卻水溫：≤32℃（水冷）
再生氣量：3~5%
控制方式：微機程序控制（注：其他特殊標注可定制）
產品特點：
低露點：組合式低露點干燥機能達到很低的壓力露點，常規可達-40℃以下，根據不同用戶要求最低可達-70℃。
低耗能：組合式低露點干燥機再生耗氣量僅需3%-5%，大大節約了壓縮空氣損耗。
可提供不同露點的壓縮空氣給不同的用氣點使用。
組合式低露點干燥機的所有操作開關及顯示儀表都集中在箱板面板上，冷凍式干燥機與吸附式干燥機根據客戶需要可吸干機獨立運行或冷干機、吸干機同時運行。

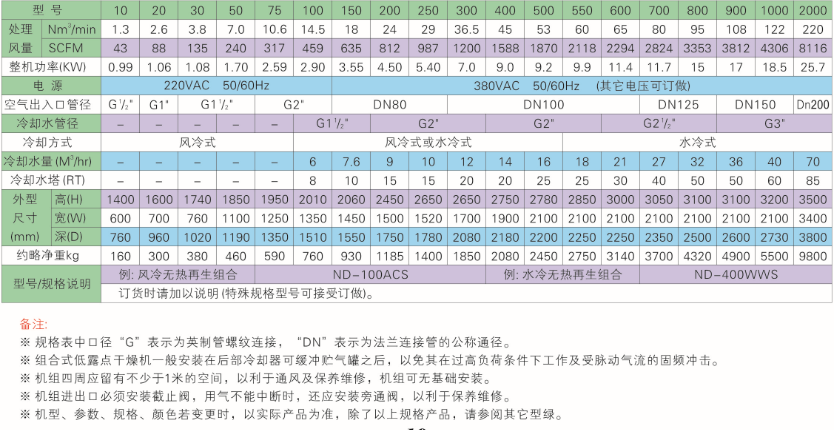

組合式低露點干燥機規格表（ND-10ACS/WWS~ND-2000ACS/WWS）
